氣動截止閥是由氣動執行器和截止閥組成的一種借助壓縮空氣驅動的自控閥門，輸入0.4-0.7Mpa的氣源帶動閥芯做上下動作，從而控制閥門的開啟或關閉。氣動截止閥無法達到多回轉驅動，所以一般只做全開或全閉式，只能對閥門進行開關兩位方式的控制。

氣動截止閥原理：

氣動截止閥是由壓縮空氣作為動力源的閥門，采用遠程控制，由主控室手動或自動觸發動作指令，使進、排氣電磁閥動作，向執行機構內供、排壓縮空氣。壓縮空氣作用在活塞或隔膜上，克服閥門動作的摩擦力和閥桿上的彈簧彈力，從而壓下(對于失氣開閥門)或提起(對于失氣關閥門)閥桿，帶動閥芯上下動作，使閥門打開或關閉。

在閥門失氣，驅動頭內無壓縮空氣時，閥門會按照系統的要求處于全開或全關的安全位置。電廠用儀用壓縮空氣，供氣壓力一般為4～9bar，在進入到閥門之前，首先通過過濾器將壓縮空氣過濾、凈化，然后通過減壓閥減壓，入口壓力表的讀數不超過4bar。壓力調整是能通過調節安裝在減壓閥頂部的調節螺釘來實現的，調節前要先擰松保護蓋。

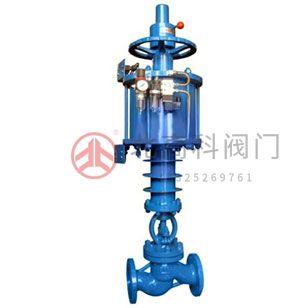

氣動高溫截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，閥門操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)?。氣動截止閥結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

氣動截止閥型號編制表示方法：

截止閥附加代號：W表示波紋管、D表示低溫、B表示保溫；

1）截止閥類別代號：J表示截止閥；

2）截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；

3）截止閥連接方式：4法蘭連接、6焊接；

4）截止閥結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型；

5）截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；

6）截止閥公稱壓力：16表示壓力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；

7）截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；

截止閥的種類及分類

1，直角式流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

2，直通式是最常見的結構，介質進出口通道在同一方向上呈180°，但其流體的阻力最大。

3，直流式或Y形截止閥中，閥體的流道與主流道成一斜線,流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。

氣動高溫截止閥性能規范：
